Високоволтови системи за изпитване на Hipot

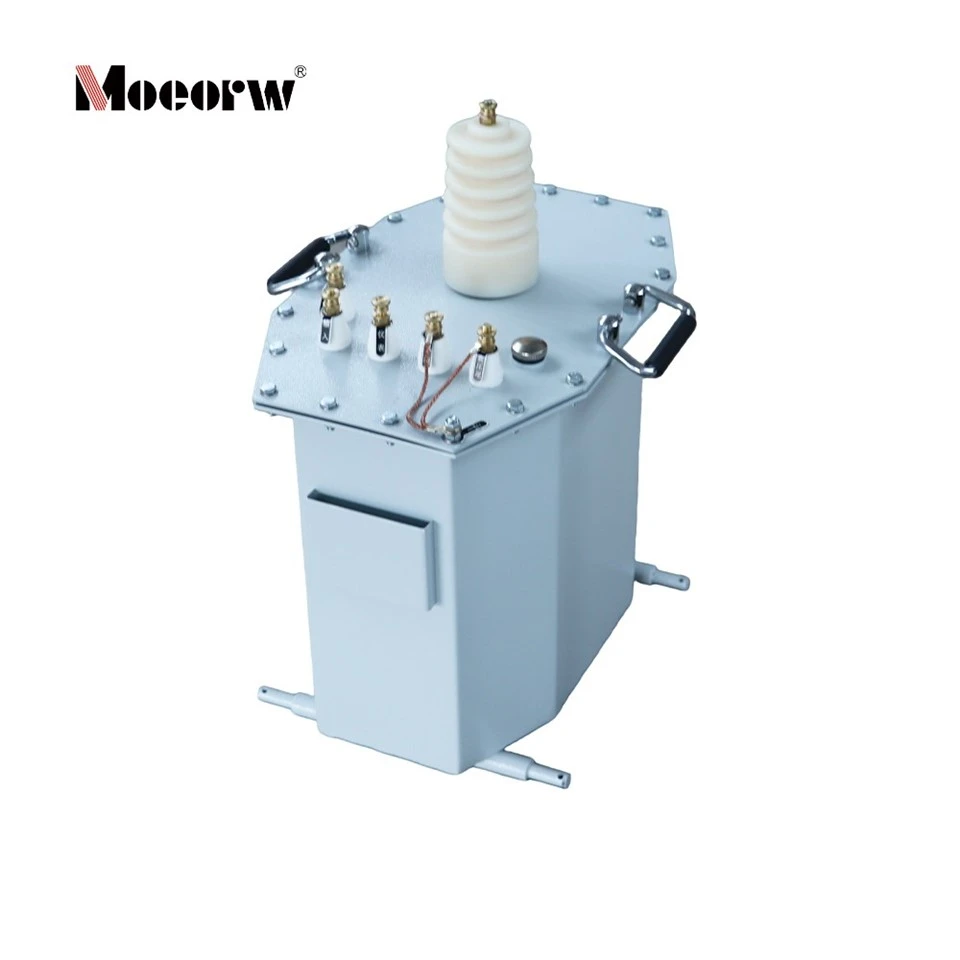

MOEORW-Устройство за изпитване на издържано напрежение на силовата честота WZY15 се състои от контролна конзола и тестов трансформатор, използвайки усъвършенствана технология за обработка на микрочипове и 7-инчов сензорен екран за взаимодействие човек-машина.

Оборудването е предназначено за тестване на изолационната якост на електрически продукти, компоненти и изолационни материали, за откриване на изолационни дефекти и оценка на устойчивостта на пренапрежение на тестовите проби.

Той поддържа напълно автоматично тестване без надзор и ръчно независимо управление, с пълен цифров дисплей за напрежение, ток и време в реално-време, автоматично регулиране на напрежението, съхранение на данни, печат и алармени функции за повреда. Той е стабилен, безопасен и лесен за преместване и е основно оборудване за тестване за отделите за поддръжка на електроенергия.

Технически параметри на конзолата

Технически индекс на тестов трансформатор

1. 7-инчов HD сензорен екран показва ясно напрежение, ток, време и състояние с пълно ръководство за работа на китайски.
2. Двойни режими на работа (автоматичен + ръчен) за гъвкави изисквания за изпитване.
3. Интелигентна променлива скорост на усилване: забавя автоматично, когато напрежението достигне 80% и 90% от целевата стойност, за да се избегне повреда на тестовата проба.
4. Цифрово калибриране вместо традиционния потенциометър, висока точност и лесно регулиране на полето.
5. Автоматично-оценяване на резултата от теста (издържан/неуспешен), автоматично записване на напрежението на пробив/мигане и текущите данни.
6. Функция за пауза за задържане на напрежението във всяка точка на повишаване за визуална проверка на тестовите проби.
7. Автоматично време (автоматичен режим) / ръчно време (ръчен режим); автоматична стъпка надолу до нула, след като времето приключи.
8. Пълна мулти{1}}система за защита, комбиниран хардуерен и софтуерен дизайн против-смущения за стабилна работа.
9. Вградено-функция за съхранение на данни, заявки и отпечатване на отчети от тестове.
10. Компактен дизайн на подвижна количка, лесен транспорт и оформление.

Обхват на приложение
Това устройство се използва за изпитване на устойчивост на напрежение на изолационната якост, за да се открият скрити изолационни дефекти на електрически продукти, да се избегнат повреди на оборудването и инциденти, причинени от повреда на изолацията.


Основни отрасли

• Електроснабдителни предприятия, електроцентрали, енергоподдържащи отдели
• Металургия, железопътна, петролна, химическа промишленост
• Електрически компоненти, фабрики за производство на изолационни материали

Тестови обекти
Силови трансформатори, двигатели, кабели, електрически ключове, изолационни гумени/пластмасови материали, електрическо оборудване за ниско и средно напрежение, компоненти за окабеляване и други електрически продукти.

Предупреждение за безопасност при високо напрежение

1. Всички клеми, тестови пръти и проводници могат да носят смъртоносно високо напрежение по време на работа; ще се появят искри при включване на кабели, стриктно предотвратявайте токов удар.
2. Задължително заземяване: Конзолата, тестовият трансформатор и тестовият образец трябва да се свържат към надеждна заземителна мрежа (земно съпротивление по-малко или равно на 0,5 Ω) преди включване.
3. Правило за работа: Винаги потвърждавайте падането на напрежението до нула и напълно разредете тестовата проба със специален разряден прът, преди да изключите проводниците.
4. Управление на обекта: Поставете предупредителни знаци около тестовата зона, забранете на неподходящ персонал да влиза в зоната с високо напрежение.
5. Аварийни действия: Натиснете "Пауза" за временно задържане; натиснете "Stop Test" или червен бутон за аварийно спиране за пълно спиране на захранването и автоматично падане на напрежението при аварии.

Референтна схема на свързване

1. Свържете AC380V захранване към входния терминал на конзолата.
2. Свържете изходния порт на конзолата към входния порт на тестовия трансформатор, свържете заземяването на трансформатора и опашката за високо-напрежение към земята.
3. Инсталирайте защитен резистор между края на високото напрежение на трансформатора и тестовата проба, свържете разделителя успоредно на тестовата проба.
4. Последователност: Първо заземете, след това проводник за високо напрежение; Първо изключете проводника за високо напрежение, след това заземете след теста.
